منبع تغذیه امرن S8VK-C
منبع تغذیه امرن S8VK-C
مدل: S8VK-C
سایت سازنده محصول منبع تغذیه سوئیچینگ
منبع تغذیه امرن سری S8VK-C:

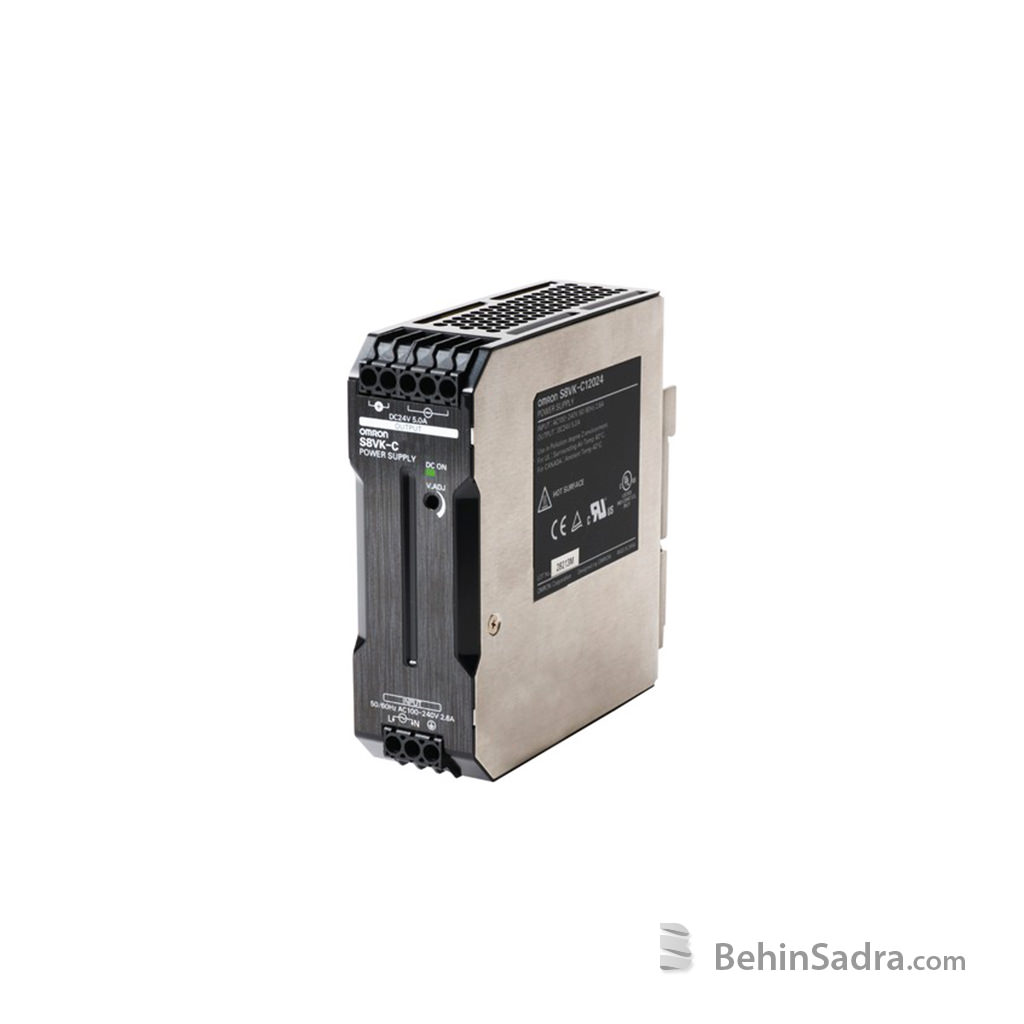

- S8VK-C12024

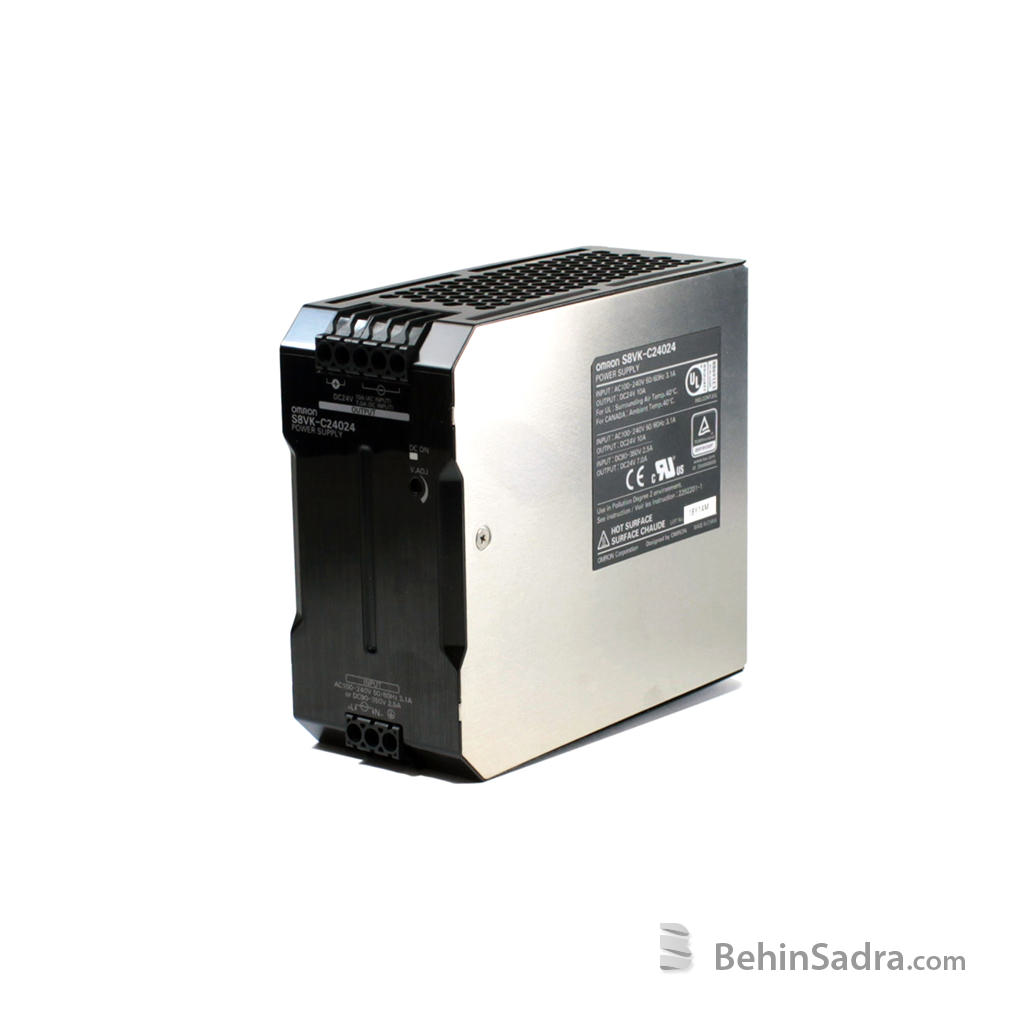

- S8VK-C24024

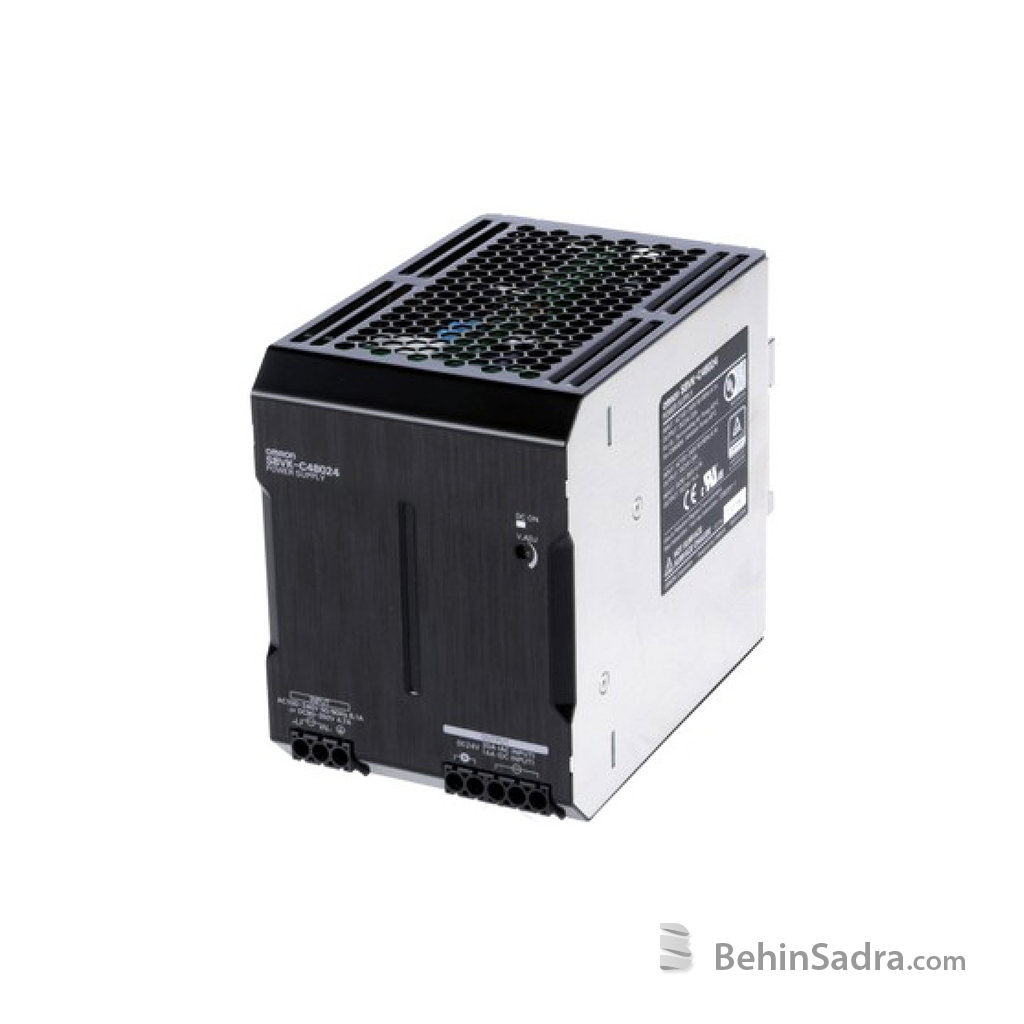

- S8VK-C48024
یک منبع تغذیه سوئیچینگ (به انگلیسی: Switched-mode power supply (به اختصار SMPS)) یا به بیانی ساده، یک Switcher، یک منبع تغذیهٔ الکترونیکی است که شامل یک تنظیم‌کنندهٔ جریان برای داشتن کارآیی خیلی بالا در هنگام تغییر توان الکتریکی است. مانند سایر منابع تغذیه یک SMPS، توان را از یک منبع به یک مقصد (مصرف‌کننده) همزمان با تغییر مشخصه‌های ولتاژ و جریان تبدیل می‌کند. مهمترین مزیت یک منبع تغذیه سوییچینگ بازده بالای آن است.
ساخت شرکت Omron ژاپن.
Omron Switch Mode Power Supply (SMPS)
MODEL: S8VK-C

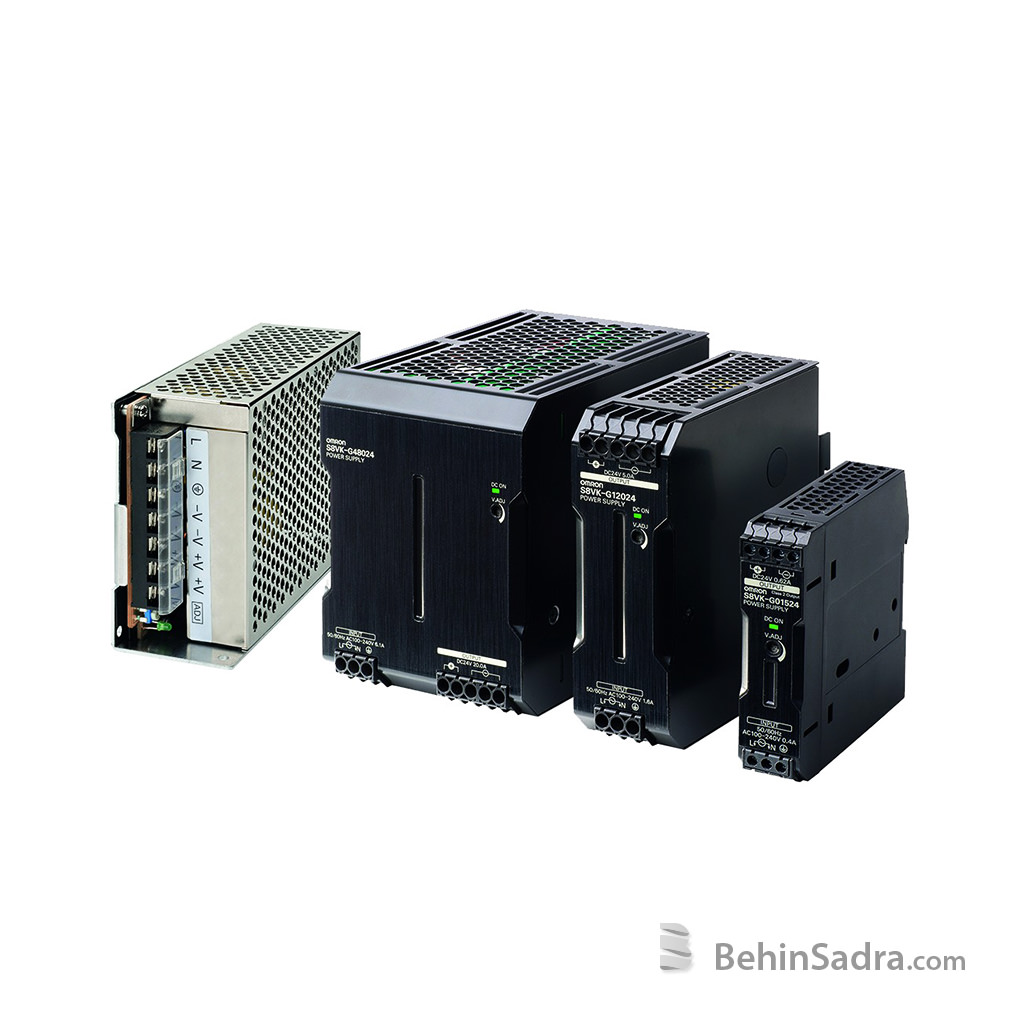

Omron has developed a new and exciting family of compact power supplies. With the same high quality and practical design that made our previous series safe, reliable, and easy to install, the new S8VK series is even tougher, more compact and easier to use.
Omron is a world leader in the development and manufacture of industrial power supplies.
We launched our first compact product, the S82K, in 1987 and our S8VS compact series has been an automatic choice with customers since 2002.
To ensure that we provide the perfect solution to match every customer’s need, Omron has launched 4 different families: the cost effective S8VK-C, the standard with single-phase input S8VK-G, the standard with three-phase input S8VK-T, and the redundancy unit S8VK-R.
توضیحات بیشتر
Note: For details on normal stock models, contact your nearest OMRON representative.
| Power ratings | Input voltage | Output Voltage | Output current *1 | Model number |
|---|---|---|---|---|
| ۶۰ W | Single phase ۱۰۰ to 240 VAC ۹۰ to 350 VDC |
۲۴ V | ۲.۵ A | S8VK-C06024 |
| ۱۲۰ W | ۲۴ V | ۵ A | S8VK-C12024 | |
| ۲۴۰ W | ۲۴ V | ۱۰ A | S8VK-C24024 | |
| ۴۸۰ W | ۲۴ V | ۲۰ A | S8VK-C48024 |
*۱. For rated output current of DC input, refer to Derating Curve on catalog Page 4.
Mounting Brackets
| Name | Model |
|---|---|
| Front-mounting bracket (for 60 W models) | S82Y-VS10F |
| Front-mounting bracket (for 120, 240 and 480 W models) | S82Y-VK10F |
| Side-mounting bracket (for 60 W models) | S82Y-VS10S |
| Side-mounting bracket (for 120 W models) | S82Y-VK10S |
| Side-mounting bracket (for 240 W models) | S82Y-VK20S |
Ratings, Characteristics, and Functions
| Power ratings | ۶۰ W | ۱۲۰ W | ۲۴۰ W | ۴۸۰ W | ||
|---|---|---|---|---|---|---|
| Output voltage | ۲۴ V | ۲۴ V | ۲۴ V | ۲۴ V | ||
| Efficiency (Typical) | ۲۳۰ VAC input | ۸۸% | ۸۸% | ۸۷% | ۹۱% | |
| Input | Voltage *1 | ۱۰۰ to 240 VAC, 90 to 350 VDC (allowable range: 85 to 264 VAC) *6 | ||||
| Frequency *1 | ۵۰/۶۰ Hz (47 to 450 Hz) | ۵۰/۶۰ Hz (47 to 63 Hz) | ||||
| Current (Typical) |
۱۱۵ VAC input | ۱.۰ A | ۲.۲ A | ۲.۵ A | ۴.۸ A | |
| ۲۳۰ VAC input | ۰.۷ A | ۱.۴ A | ۱.۳ A | ۲.۴ A | ||
| Power factor (Typical) |
۲۳۰ VAC input | ۰.۴۴ | ۰.۴۵ | ۰.۹۲ | ۰.۹۷ | |
| Harmonic current emissions | — | Conforms to EN61000-3-2 | ||||
| Leakage current (Typical) |
۱۱۵ VAC input | ۰.۱۹ mA | ۰.۱۹ mA | ۰.۲۴ mA | ۰.۲۶ mA | |
| ۲۳۰ VAC input | ۰.۳۴ mA | ۰.۳۶ mA | ۰.۵۴ mA | ۰.۶۵ mA | ||
| Inrush current (Typical) *۲ |
۱۱۵ VAC input | ۱۶ A | ||||
| ۲۳۰ VAC input | ۳۲ A | |||||
| Output | Voltage adjustment range *۳ |
-۱۰% to 15% (with V.ADJ) (guaranteed) | ||||
| Ripple at ۲۰ MHz (Typical) *۴ |
۲۳۰ VAC input | ۷۰ mV | ۱۲۰ mV | ۱۵۰ mV | ۱۳۰ mV | |
| Input variation influence | ۰.۵% max. (at 85 to 264 VAC input, 100% load) | |||||
| Load variation Influence (Rated Input voltage) |
۱.۵% max., at 0% to 100% load | |||||
| Temperature variation influence |
۰.۰۵%/°C max. | |||||
| Start up time (Typical) *۲ |
۱۱۵ VAC input | ۵۳۰ ms | ۸۰۰ ms | ۷۹۰ ms | ۷۷۰ ms | |
| ۲۳۰ VAC input | ۴۱۰ ms | ۷۶۰ ms | ۷۵۰ ms | ۶۷۰ ms | ||
| Hold time (Typical) *۲ |
۱۱۵ VAC input | ۲۴ ms | ۲۷ ms | ۳۴ ms | ۲۱ ms | |
| ۲۳۰ VAC input | ۱۱۷ ms | ۱۲۸ ms | ۳۶ ms | ۲۲ ms | ||
| Additional functions |
Overload protection *2 | ۱۰۵% to 160% of rated load current | ||||
| Overvoltage protection *2 | Yes *5 | |||||
| Parallel operation | No | |||||
| Series operation | Possible for up to two Power Supplies (with external diode) | |||||
| Others | Ambient operating temperature |
-۲۵ to 60°C (Refer to Engineering Data) | ||||
| Storage temperature | -۲۵ to 65°C | |||||
| Ambient operating humidity | ۲۰% to 90% (Storage humidity: 10% to 95%) | |||||
| Dielectric strength (detection current: 20 mA) |
۳.۰ kVAC for 1 min. (between all inputs and outputs) ۲.۰ kVAC for 1 min. (between all inputs and PE terminal) ۱.۰ kVAC for 1 min. (between all outputs and PE terminal) |
|||||
| Insulation resistance | ۱۰۰ MΩ min. (between all outputs and all inputs/PE terminals) at 500 VDC | |||||
| Vibration resistance | ۱۰ to 55 Hz, 0.375-mm single amplitude for 2 h each in X, Y, and Z directions |
|||||
| ۱۰ to 150 Hz, 0.35-mm single amplitude (5 G max for 60W, 120W, 240 W, ۳ G max for 480 W) for 80 min. each in X, Y, and Z directions |
||||||
| Shock resistance | ۱۵۰ m/s۲, ۳ times each in ±X, ±Y, and ±Z directions | |||||
| Output indicatior | Yes (color: green), lighting from 80% to 90% or more of rated voltage | |||||
| EMI | Conducted Emission |
Conforms to EN61204-3 EN55011 Class A and based on FCC Class A | ||||
| Radiated Emission |
Conforms to EN61204-3 EN55011 Class A | |||||
| EMS | Conforms to EN61204-3 high severity levels | |||||
| Approved Standards | UL Listed: UL508 (Listing) UL UR: UL60950-1 (Recognition) cUL: CSA C22.2 No.107.1 cUR: CSA C22.2 No.60950-1 EN/VDE: EN50178, EN60950-1 |
|||||
| Fulfilled Standards | SELV (EN60950-1/EN50178/UL60950-1) EN50274 for Terminal parts |
|||||
| Degree of protection | IP20 by EN/IEC60529 | |||||
| SEMI | F47-0706 (200 to 240 VAC) | |||||
| Weight | ۲۶۰ g | ۵۸۰ g | ۹۴۰ g | ۱,۵۵۰ g | ||
