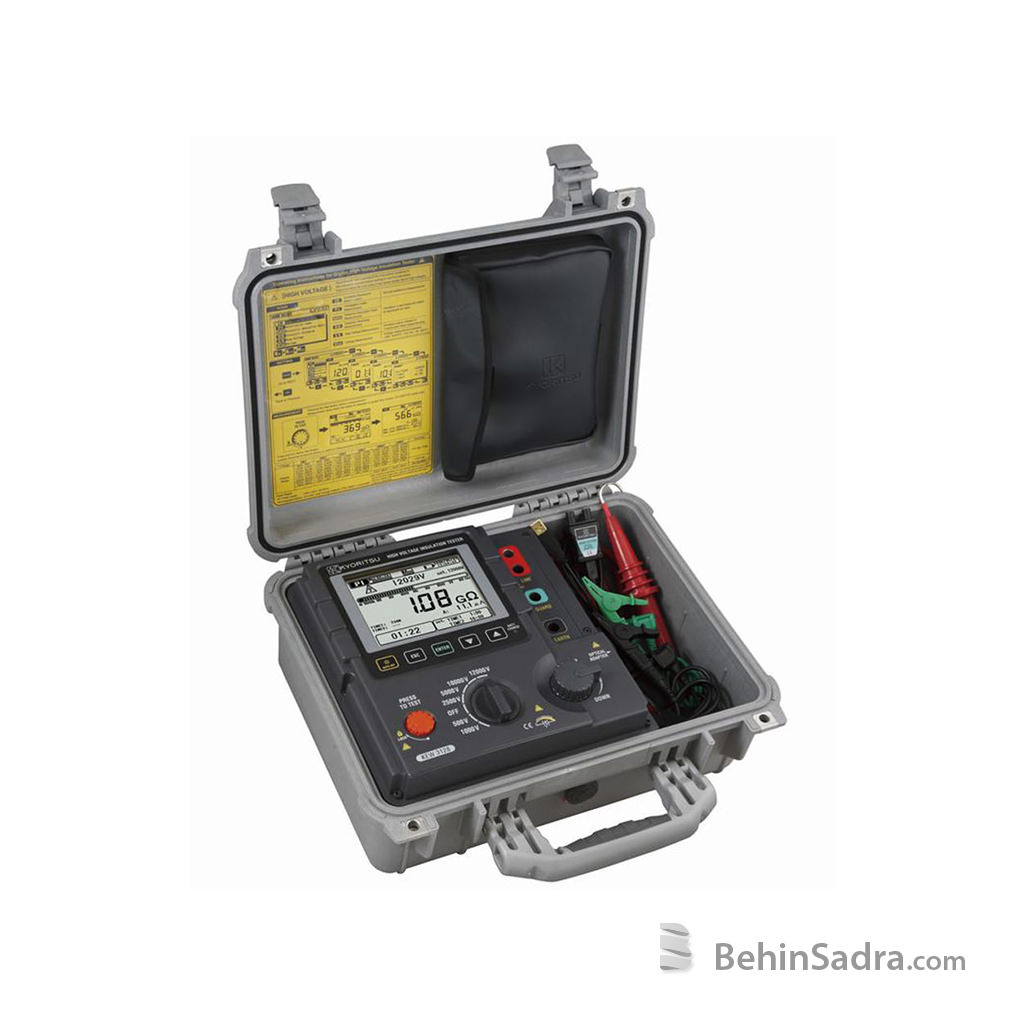

میگر دیجیتال کیوریتسو ۳۱۲۸
میگر (تستر عایق) دیجیتال کیوریتسو
مدل KEW 3128
میگر دیجیتال تخصصی کیوریتسو ۳۱۲۸ دستگاهی فوق پیشرفته با توان ولتاژ تزریقی تا ۱۲۰۰۰ ولت و میگری قابل برنامه‌ریزی می باشد که دارای مقاومت بسیار بالا تا ۳۵ ترا اهم است.
همانطور که میدانید میگر دستگاهی جهت تست عایق و مقاومت عایق کابل، ترانسفورماتور، موتورها، ژنراتور و سوئیچ فشار بالا می باشد.
- ولتاژ تزریقی تا ۱۲۰۰۰ هزار ولت
- رنج اندازه مقاومت تا حداکثر ۳۵ ترا اهم
- رنج اندازه گیری ولتاژ AC/DC تا ۶۰۰ ولت
- انداره گیری جریان از ۵.۰نانو آمپر تا ۲.۴۰ میلی آمپر
- قابلیت اندازه گیری ظرفیت خازن
- دارای باتری قابل شارژ و استفاده به صورت برق مستقیم
- قابلیت برنامه ریزی به صورت کامل
- قابلیت اتصال به کامپیوتر توسط کابل USB نرم افزار مربوطه
- دارای حافظه داخلی با ظرفیت ۴۳۰۰۰ داده
- قابلیت ثبت مقادیر و رسم گراف های مربوطه توسط نرم افزار
- وزن تقریبی ۹ کیلوگرم
KYORITSU High Voltage Insulation Tester
MODEL: KEW 3128
• Microprocessor controlled high voltage insulation resistance tester with Diagnostic functions.
• Suitable for analyzing the insulation characteristics of cables, transformers, motors, generators, high-pressure switches, insulators, wiring installations, etc.
• ۶ ranges: 500V, 1000V, 2500V, 5000V, 10000V, 12000V
Fine adjustment of voltage setting at each range is also possible
• Graphic representation of the insulation resistance and leakage current versus time on large display with bar graph and backlight.
• Can be operated from built-in rechargeable battery or from AC line.
• Automatic discharge after test with monitoring of the discharge voltage.
• Internal memory can store about 43,000 data (max).
• Robust design for field use with IP64 rating (with lid closed).
• Suitable for analyzing the insulation characteristics of cables, transformers, motors, generators, high-pressure switches, insulators, wiring installations, etc.
• ۶ ranges: 500V, 1000V, 2500V, 5000V, 10000V, 12000V
Fine adjustment of voltage setting at each range is also possible
• Graphic representation of the insulation resistance and leakage current versus time on large display with bar graph and backlight.
• Can be operated from built-in rechargeable battery or from AC line.
• Automatic discharge after test with monitoring of the discharge voltage.
• Internal memory can store about 43,000 data (max).
• Robust design for field use with IP64 rating (with lid closed).
Insulation resistance (*): Accuracy is not guaranteed with setting of 250V or less
| Rated voltage | ۵۰۰V | ۱۰۰۰V | ۲۵۰۰V | ۵۰۰۰V | ۱۰۰۰۰V | ۱۲۰۰۰V |
|---|---|---|---|---|---|---|
| Max measurement value | ۵۰۰GΩ | ۱TΩ | ۲.۵TΩ | ۵TΩ | ۳۵TΩ | |
| Accuracy | ۴۰۰k～۵۰GΩ ±۵%rdg±۳dgt (*) |
۸۰۰k～۱۰۰GΩ ۵%rdg±۳dgt | ۲M～۲۵۰GΩ ±۵%rdg±۳dgt | ۴M～۵۰۰GΩ ±۵%rdg±۳dgt | ۸M～۱TΩ ±۵%rdg±۳dgt | |
| ۵۰G～۵۰۰GΩ ±۲۰%rdg (*) |
۱۰۰G～۱TΩ ±۲۰%rdg |
۲۵۰G～۲.۵TΩ ±۲۰%rdg |
۵۰۰G～۵TΩ ±۲۰%rdg |
۱T～۱۰TΩ ±۲۰%rdg |
||
| ۱۰T – 35TΩ Values are displayed, but accuracy isn’t guaranteed |
||||||
| Short circuit current | Max 5.0mA | |||||
| Load resistor to output rated voltage | ۰.۵MΩ or more | ۱MΩ or more | ۲.۵MΩ or more | ۵MΩ or more | ۲۰MΩ or more | ۲۴MΩ or more |
Output voltage
| Rated voltage | ۵۰۰V | ۱۰۰۰V | ۲۵۰۰V | ۵۰۰۰V | ۱۰۰۰۰V | ۱۲۰۰۰V |
|---|---|---|---|---|---|---|
| Monitor accuracy | ±۱۰%±۲۰V | ±۱۰%±۲۰V | ±۱۰%±۲۰V | ±۱۰%±۲۰V | ±۱۰%±۲۰V | ±۱۰%±۲۰V |
| Output accuracy | ۰ – +۲۰% | ۰ – +۱۰% | ۰ – +۱۰% | ۰ – +۱۰% | -۵ – +۵% | -۵ – +۵% |
| Selectable range | ۵۰ – ۶۰۰V (in steps of 5V) |
۶۱۰ – ۱۲۰۰V (in steps of 10V) | ۱۲۲۵ – ۳۰۰۰V (in steps of 25V) | ۳۰۵۰ – ۶۰۰۰V (in steps of 50V) | ۶۱۰۰ – ۱۰۰۰۰V (in steps of 100V) |
۱۰۱۰۰ – ۱۲۰۰۰V (in steps of 100V) |
Voltage measurement
| Measuring range | DCV：±۳۰ ～ ±۶۰۰V、ACV：۳۰ ～ ۶۰۰V （۵۰/۶۰Hz） |
|---|---|
| Accuracy | ±۲%rdg±۳dgt |
Current measurement
| Measuring range | ۵.۰۰nA – 2.40mA (Depending on the insulation resistance) |
|---|
Capacitance measurement
| Measuring range | ۵.0nF ～ ۵۰.۰μF (۵۰۰V/1000V/2500V/5000V) |
۵.0nF – 1.0µF (display range: 5.0nF – 50.0µF) (10000V/12000V) |
|---|---|---|
| Accuracy | ±۵%rdg±۵dgt | |
General
| Applicable standards | IEC 61010-1 CAT IV 600V Pollution degree 2, IEC 61010-031, IEC 61326, IEC 60529 (IP64): with the lid closed. |
|---|---|
| Operating temperature & humidity range | -۱۰ºC – Relative humidity 85% or less ۵۰ºC /(when operating with an external power supply, no condensation) ۰ºC – 40ºC /Relative humidity 85% or less (when operating with battery, no condensation) |
| Storage temperature & humidity range | -۲۰ºC – 60ºC / Relative humidity 75% or less (no condensation) |
| Power source | Rechargeable Lead storage battery (12V)* Charging time: approx. 8 hours / AC Power supply (100V – 240V, 50/60Hz) * Continuous measuring time: approx. 4 hours (a load of 100MΩ at the Insulation resistance 12000V Range.) approx. 2 hours (Max current consumption in range while rated currents are maintained.) |
| Dimensions | ۳۳۰ (L) × ۴۱۰ (W) × ۱۸۰ (D) mm *Instrument and Hard case |
| Weight | ۹kg approx. (including battery) *Instrument and Hard case |
| Included Accessories | ۷۱۷۰ (Main cord), 7224A (Earth cord), 7225A (Guard cord), 7226A (Line probe), ۷۲۲۷A (Line probe with alligator clip), 8029 (Extension prod), ۸۲۱۲-USB-W (USB adaptor with KEW Windows (Software)), Instruction manual |
| Optional Accessories | ۷۲۵۴ (Longer Line probe with alligator clip) |
